Analyseur de Données de Masse Rocheuse (RMDA)
L'Analyseur de Données de Masse Rocheuse (RMDA) permet aux utilisatrices et utilisatrices de saisir des données géotechniques dans mXrap, créant une base de données géotechniques complète pour les données de forage et de cartographie. L'application offre des capacités de visualisation 3D, de graphiques et d'analyse stéréographique.
Types de Données Pris en Charge
L'application prend actuellement en charge la visualisation et l'évaluation de :

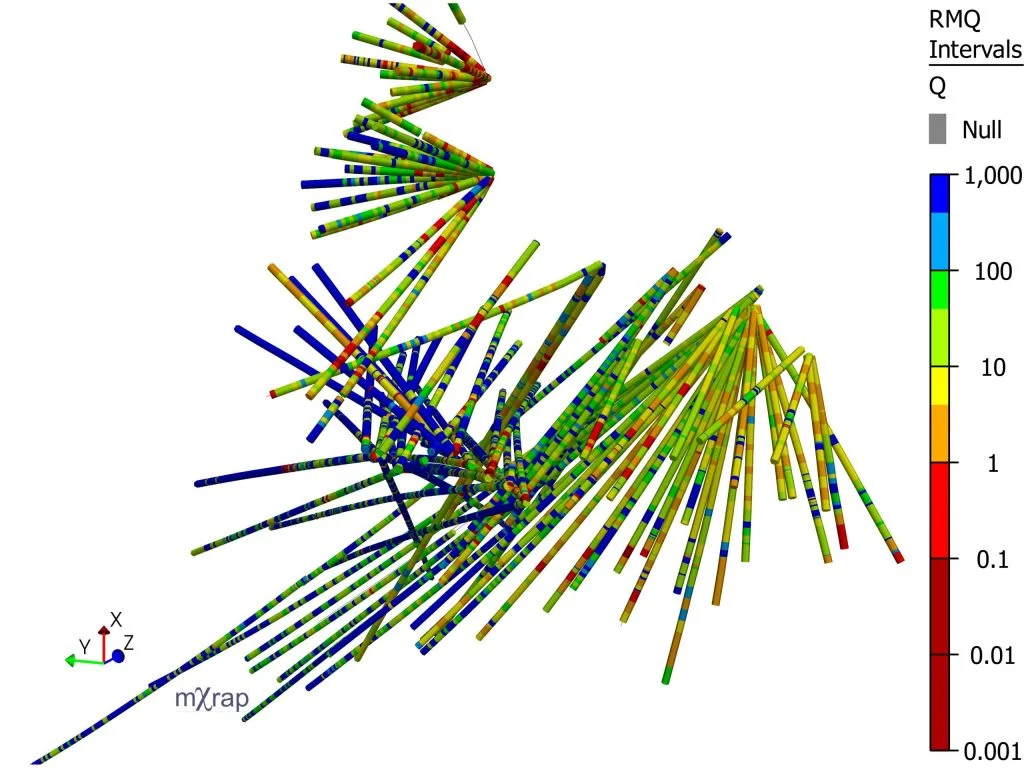

- Données de qualité de masse rocheuse : RQD, RMR, Q, Q', GSI
- Données structurelles : Orientations et conditions de joints provenant de cartographie de scanline et de logs
- Résultats de tests de laboratoire : UCS, TCS, BTS
Fonctionnalités Principales
Filtrage et Visualisation des Données
- Multiples options de filtrage pour les ID de forage, lithologies, sources de données, ensembles de joints et types de tests de résistance rocheuse
- Légendes prédéfinies pour toutes les données géotechniques
- Sélection et filtrage des données basés sur la localisation 3D
Analyse Statistique

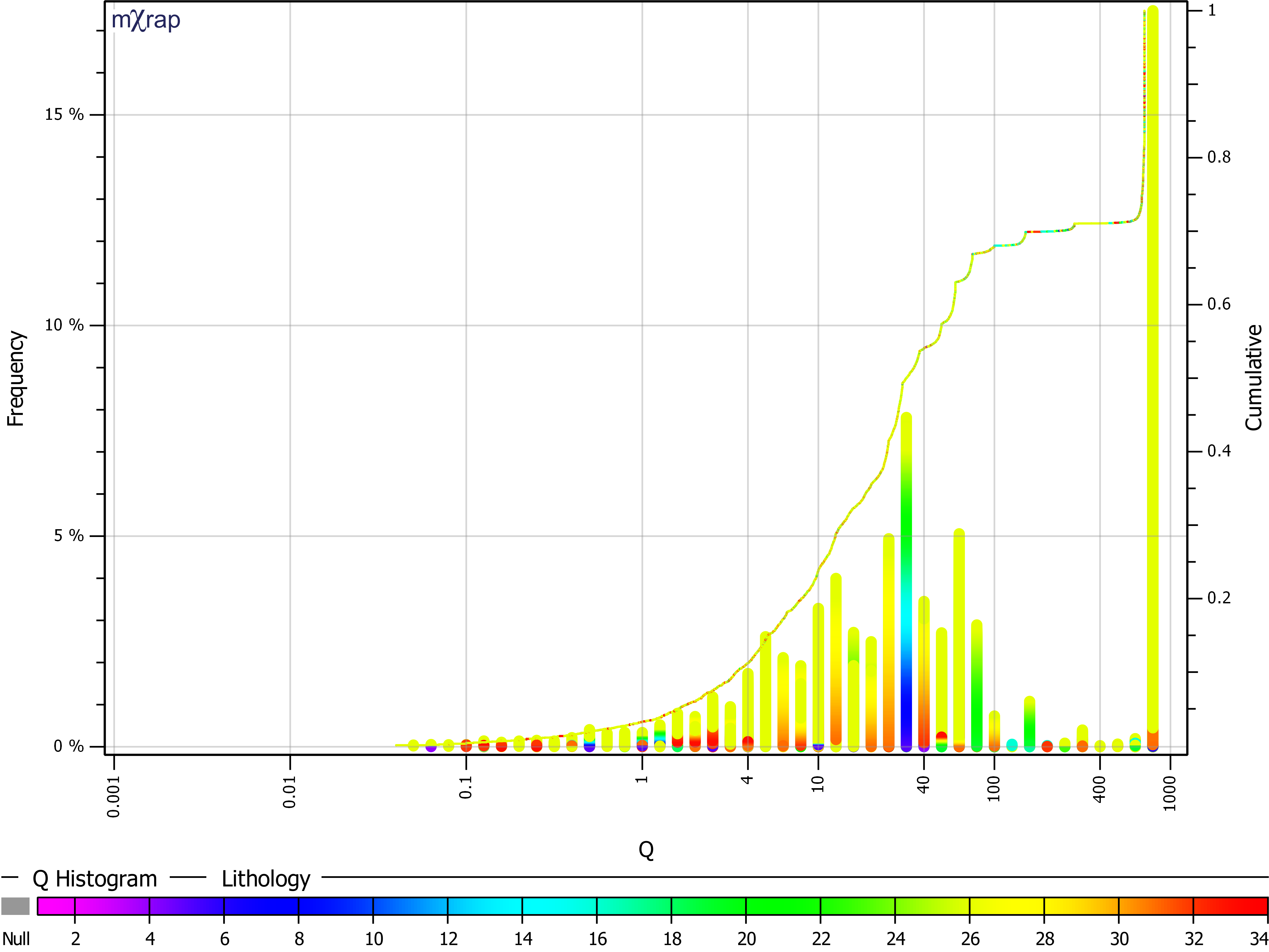

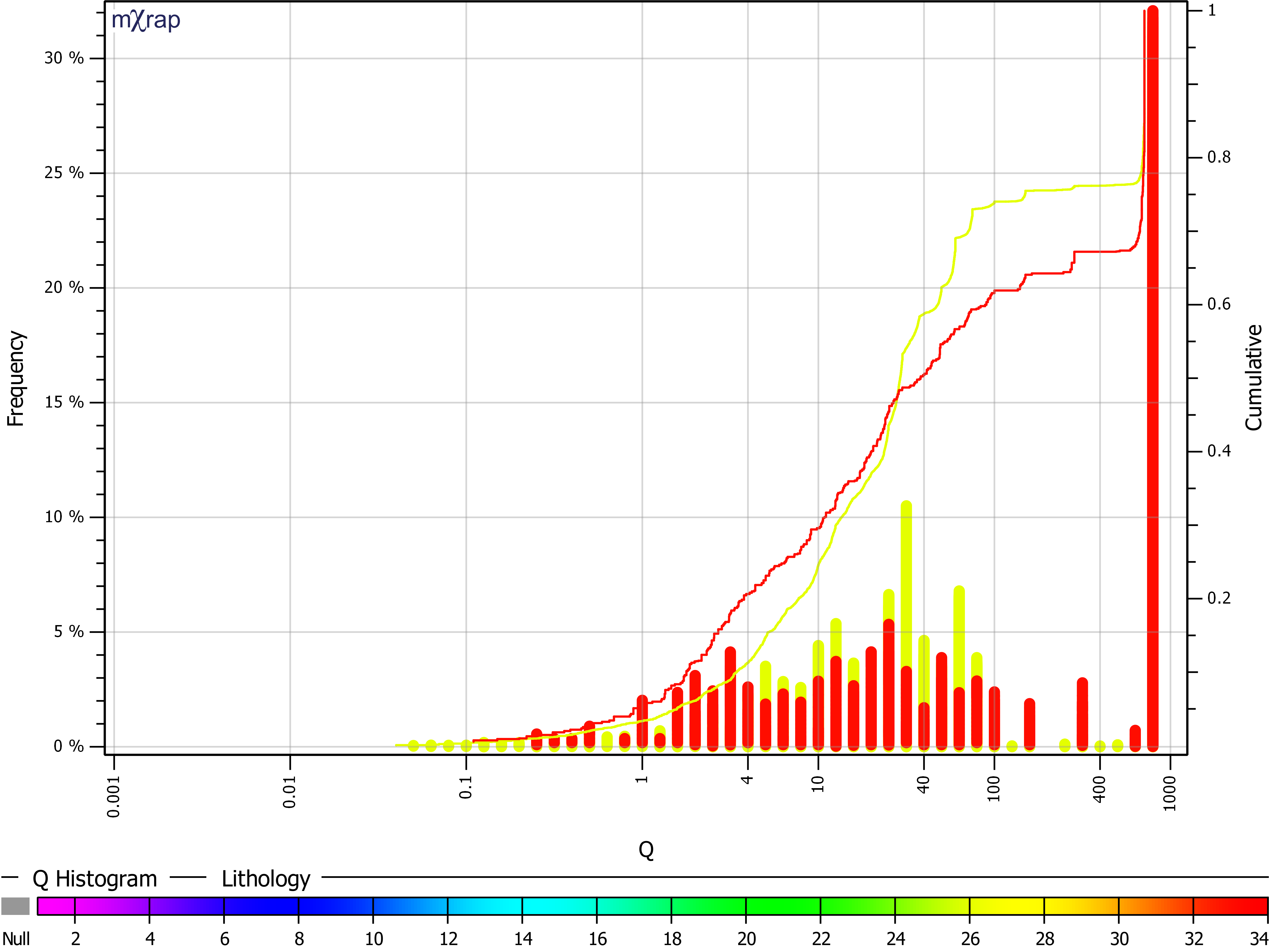

Générer des histogrammes et des courbes CDF pour les données de qualité de masse rocheuse à travers différentes lithologies et forages. Les lithologies peuvent être combinées ou tracées séparément, avec une sélection de localisation 3D permettant l'analyse de domaines géotechniques spécifiques.
Analyse des Données Structurelles

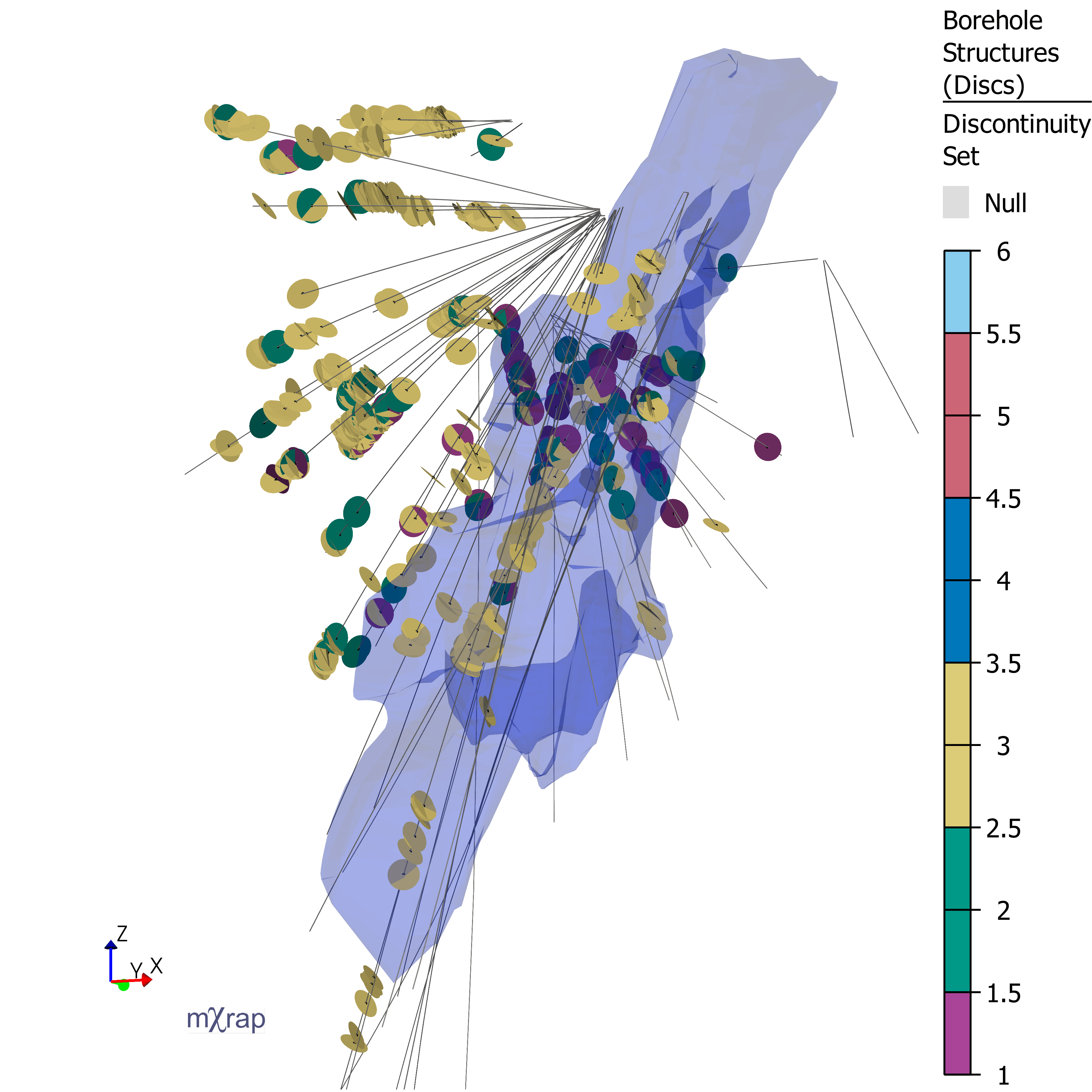

Importer et visualiser les données de cartographie de scanline et les logs structurels de forage en 3D et sur des stéréonets. Fonctionnalités incluant :

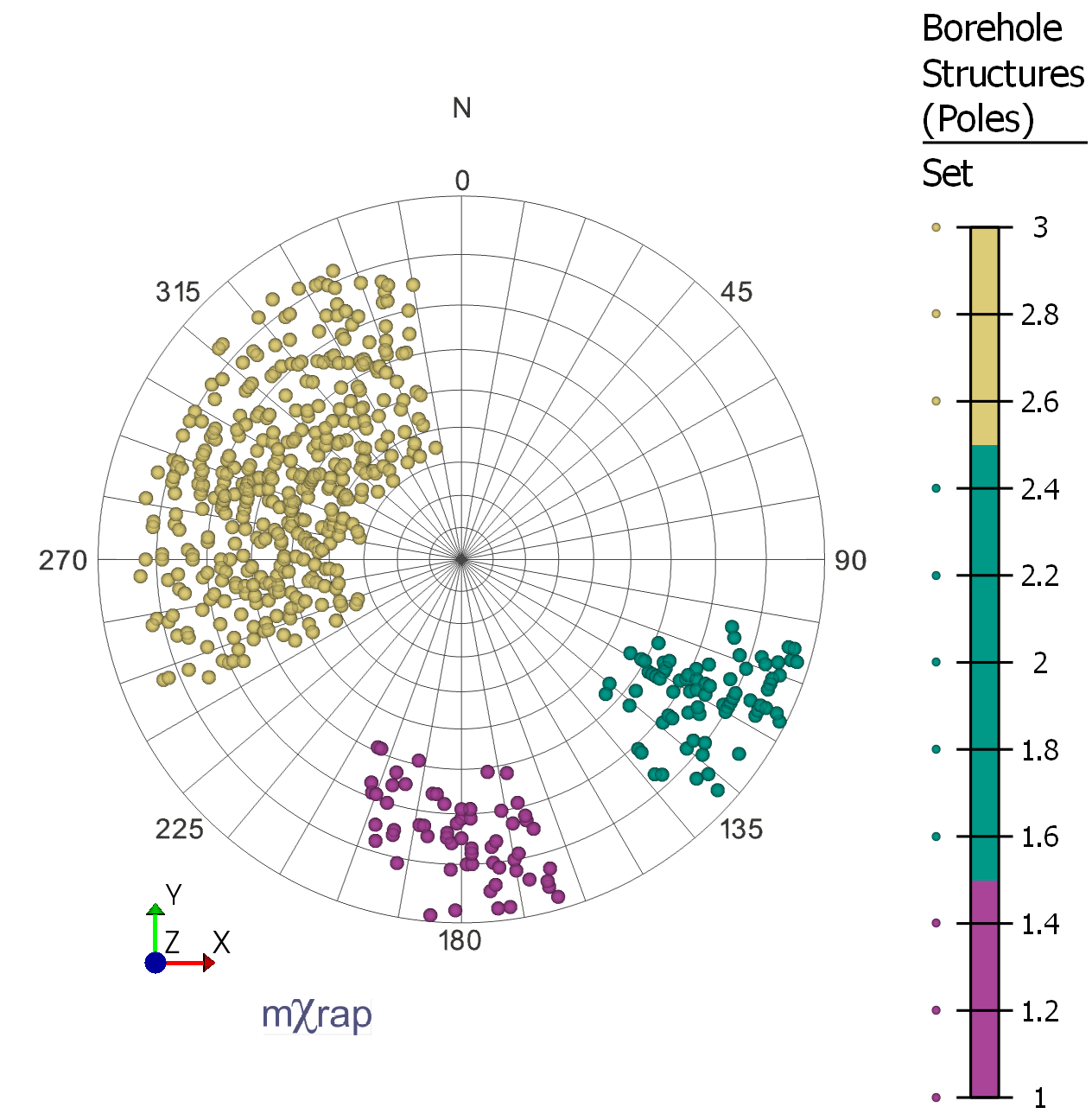

- Attribution d'ensembles de discontinuités sur des stéréonets
- Mises à jour en temps réel des statistiques d'ensembles de discontinuités lors de l'attribution des ensembles ou de l'application de filtres
Analyse des Tests de Laboratoire

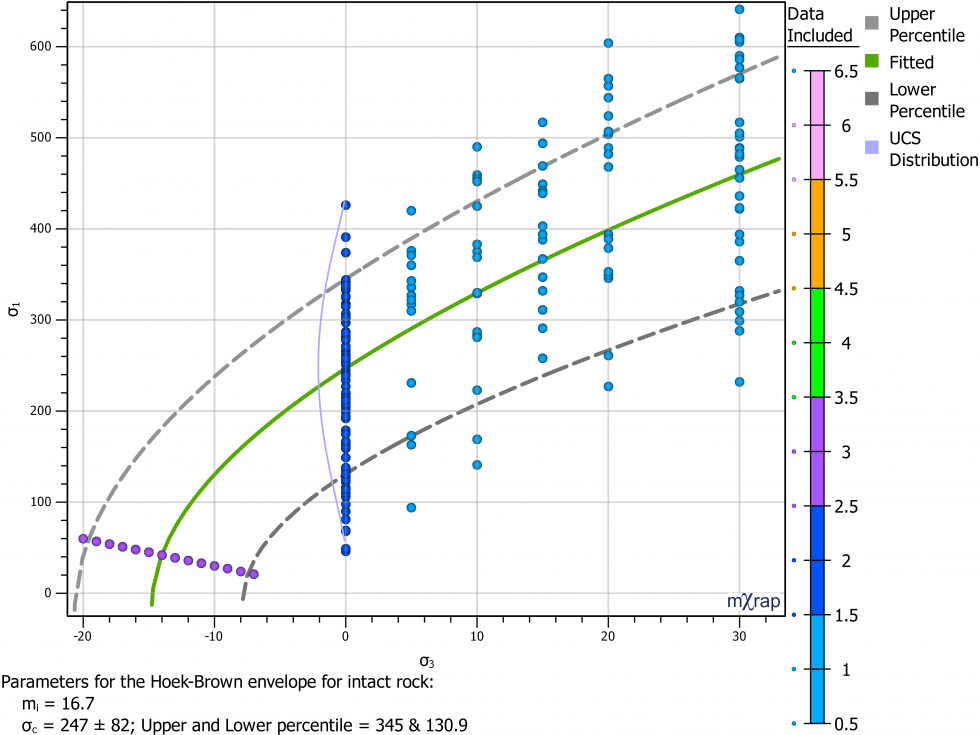

Visualiser les résultats de tests de résistance intacte le long des forages et générer des enveloppes de rupture de Hoek-Brown pour des lithologies, groupes de données ou forages spécifiques.
Intégration et Développement Futur
Intégrations Actuelles
- Application de génération de Réseau de Fractures Discrètes (DFN) de mXrap
- Application web de collecte de données pour une cartographie de scanline sur tablette efficace
Fonctionnalités Prévues
- Création et analyse de domaines géotechniques et structurels
- Analyse de cartographie de fenêtre et de tests de charge ponctuelle
- Intégration avec la suite sismique de mXrap pour une visualisation combinée
- Fonctionnalité de distribution pour la réconciliation de chantiers et applications de modèles de blocs géotechniques
Démo
📄️ Geotechnical Domains Delimiter
This app allows you to create your own geotechnical domains; either from boundaries (e.g. lithological contacts or fault planes) or volumes (e.g. lithologies, domains, selection boxes).
📄️ Rock Mass Data Analyser App
Latest updates to the Rock Mass Data Analyser (RMDA) application including interface improvements, new geology and structural data import capabilities, stress analysis tools, and enhanced filtering options for geotechnical data analysis in mXrap.
Auteurs
Auteure principale : Denisha Sewnun
Auteurs contributeurs : Daniel Cumming-Potvin, Johan Wesseloo, Kyle Woodward
Citation
Sewnun, D, Cumming-Potvin, D, Wesseloo, J & Woodward, KR 2020, Application logicielle mXrap, Analyseur de Données de Masse Rocheuse, Centre Australien de Géomécanique, Perth, mxrap.com
